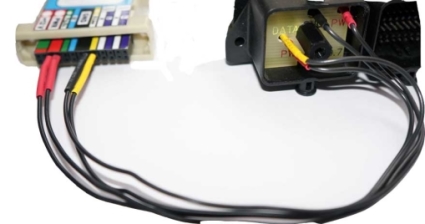

Универсальный переходник "MM-Connect" служит для подключения к ЭБУ автомобилей без использования стандартных  разъёмов.

Переходник "MM-Connect" целесообразно применять со следующим оборудованием Мотор-Мастер:
  • USB-K-Line адаптер AD-05;
  • СAN приставка для DiSco2
  • Скан-Мастер USB;
  • Скан-Мастер CAN.

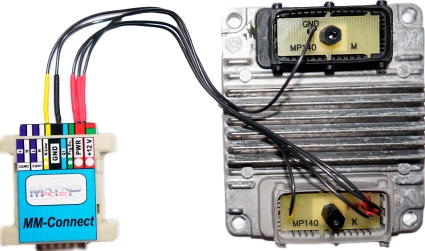

Адаптер укомплектован шаблонами и набором проводников для подключения к большим и малым контактам ЭБУ автомобилей.

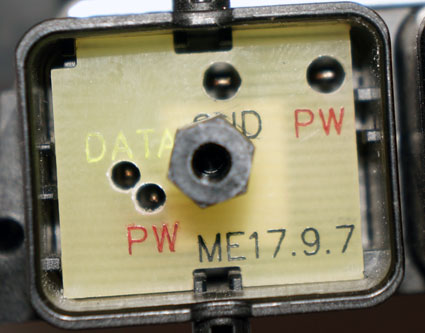

Шаблоны служат для установки в разъемы ЭБУ для закрытия контактов, не используемых в процессе работы  программно-аппаратного комплекса "Мотор-Мастер".


Переходник универсален в применении и подключается к любому из устройств "Мотор-Мастер": "АD-05", "CAN приставка для DiSco2", "Скан-Мастер USB", "Скан-Мастер CAN".
Светодиодная индикация позволяет контролировать наличие основных сигналов: постоянного элетропитания +12V, управляемого питания PW, разрешения программирования Prg.En., линии K-Line.


На торце переходника для внешних универсальных подключений выведены:

  • Постоянное напряжение +12 V                    4 гнезда
  • Управляемое напряжение питания PW    4 гнезда
  • Выход разрешение программ. Prg.En.       2 гнезда
  • Дополнительный выход управления Q1    2 гнезда
  • Масса   GND     4 гнезда
  • Выход K-Line   2 гнезда
  • Выход CAN контроллера CAN 1 линия Н   2 гнезда
  • Выход CAN контроллера CAN 1 линия L    2 гнезда
  • Выход CAN контроллера CAN 0 линия Н   2 гнезда
  • Выход CAN контроллера CAN 0 линия L    2 гнезда
